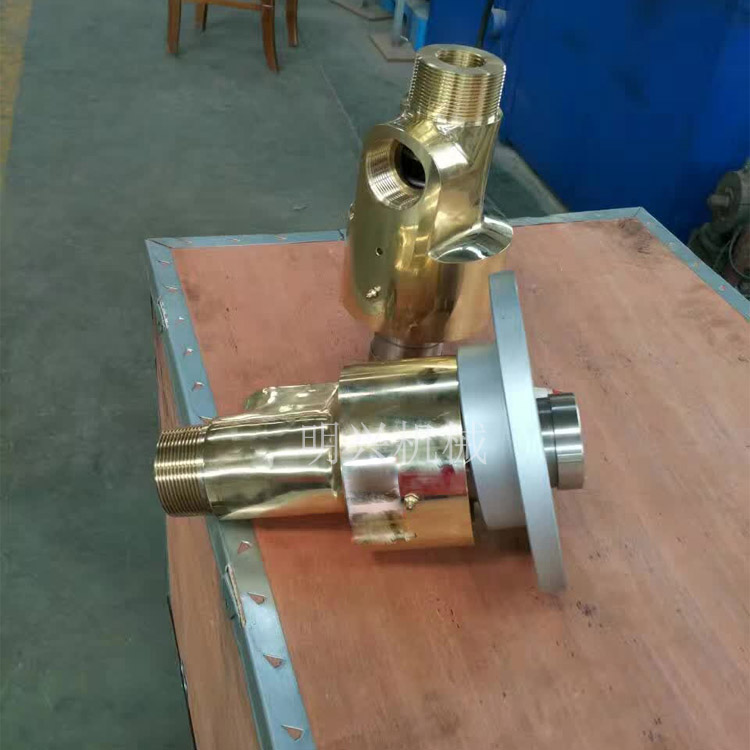

法兰连接H型旋转接头

使用参数:
适用流体:冷却液 热水 冷水  压缩空气
适用压力:0--1.5MPa
适用转速:0--1000rpm
介质温度:0--150度
材质:铜壳体 不锈钢轴
连接方式:法兰连接


  • 产品参数
H型旋转接头的安装
1、检查下旋转接头转动是否灵活
2、检查并调正介质进入或者流出的管道是不是相对应接头的孔道,以及是否符合它的设计         要求,也就说是否可以在设备上工作。
3、安装的旋转接头止转和承重吊装结构部件,调整接头壳体与空心轴同心度一样,以避免接头使用时壳体不稳定,出现振摆或转动的问题。
4、金属软管,过渡接头,直接与接头相连,连接时工作台钳夹持旋转接头壳体安装。
5、内管安装:把内管连接到旋转接头内。
6、空心轴安装:把H型旋转接头外管体和设备轴颈相连接,连接时尽可能地使外管体与轴颈同心。且沿空心轴管360°圆周方向间隙应均匀一致。
四、H型旋转接头附件安装
江晟H型旋转接头与输送流体的管道之间的连接,中间位置都会配一截挠性金属软管
配置金属软管的建议长度:
lin(25mm)以下取400-500mm
lin(25mm)以上取≥500-700mm
配置金属软管的目的
1、弥补介质输送管道与旋转接头连接之间的同心度、位移、偏斜等偏差。
2、补偿安装,使用过程中,因旋转接头摩擦副的磨损,造成的轴向位移和温度引起的热胀冷缩位移。
3、降低和减弱输送流体压力脉动所引起的振动和配用设备在运转过程中所引起的振动。
