螺纹连接H型旋转接头_滕州市明兴机械设备有限公司

H型旋转接头也叫冷却水旋转接头，应用于塑料压延、密炼机、液压设备、涂层机械等使用高温油或蒸汽的设备
一、H型旋转接头结构：
内部采用轴承支撑，空心轴由不锈钢201和304材质精铸而成，空心轴镜面处理磨合密封，摩察系数仅为0.5，密封性能更好
二、H型旋转接头命名方式
MX H S G F 40 20
公司代码    基本型号流通方式内管连接方式外管连接方式外管通径规格内管通径规格
三、 H型旋转接头的安装：
1、检查下旋转接头转动是否灵活
2、检查并调正介质进入或者流出的管道是不是相对应接头的孔道，以及是否符合它的设计         要求，也就说是否可以在设备上工作。
3、安装的旋转接头止转和承重吊装结构部件，调整接头壳体与空心轴同心度一样，以避免接头使用时壳体不稳定，出现振摆或转动的问题。
4、金属软管，过渡接头，直接与接头相连，连接时工作台钳夹持旋转接头壳体安装。
5、内管安装：把内管连接到旋转接头内。
6、空心轴安装：把H型旋转接头外管体和设备轴颈相连接，连接时尽可能地使外管体与轴颈同心。且沿空心轴管360°圆周方向间隙应均匀一致。
明兴H型旋转接头订购须知：
1.订购H型旋转接头，请提供旋转接头的外管连接尺寸，入口尺寸、出口尺寸，虹吸内管连接尺寸。

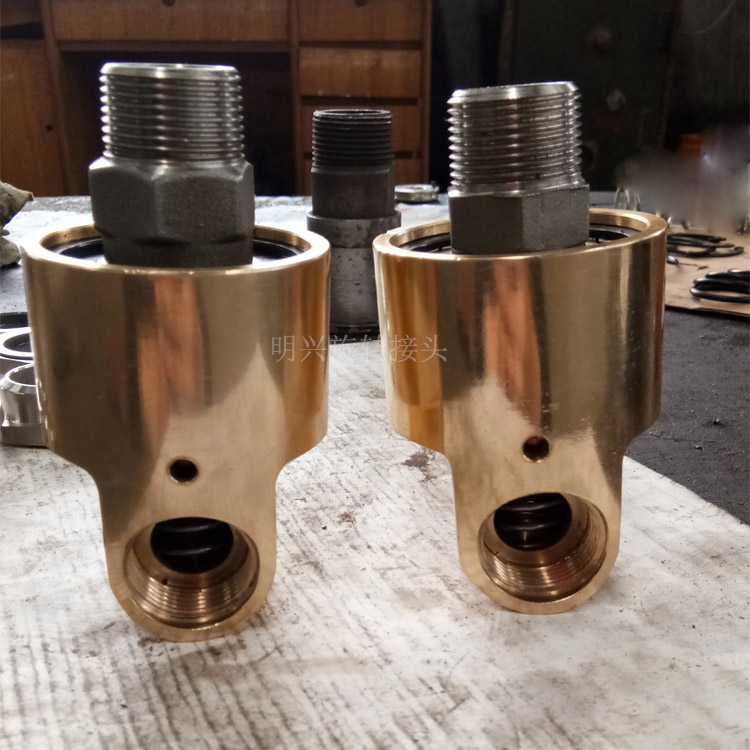

2. H型旋转接头，壳体为铜件，外管和弹簧为不锈钢。                 也可根据客户要求定制异形产品。
3. H型旋转接头的螺纹连接采用BSPT螺纹（外管和设备连接）和BSP螺纹（内管和旋转接头壳体连接），BSPT螺纹是指螺纹牙形角为55度的英制锥管螺纹。BSP螺纹是指螺纹牙形角为55度的英制圆柱管螺纹。
4.　旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。订购时请提供以上使用条件。
