明兴H型旋转接头的介绍及采购需知

时间:2020-03-21 11:00   作者:admin 点击:
 山东省滕州市明兴机械设备有限公司,是一家生产销售旋转接头与一体的厂家,下面为大家介绍H型旋转接头

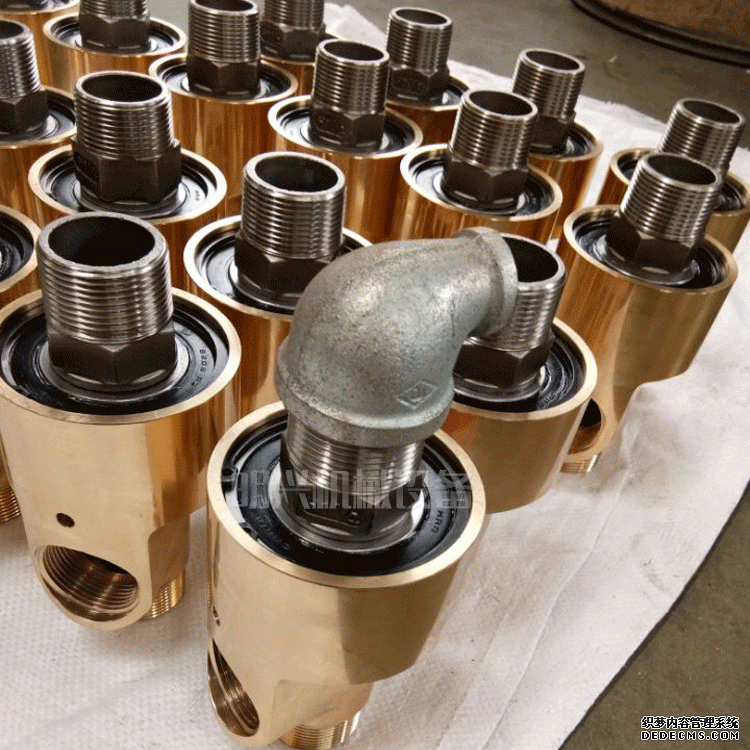

 H型旋转接头也叫冷却水旋转接头,应用于塑料压延、密炼机、液压设备、涂层机械等使用高温油或蒸汽的设备

 一、H型旋转接头结构
内部采用轴承支撑,空心轴由不锈钢201和304材质精铸而成,空心轴镜面处理磨合密封,摩察系数仅为0.5, 密封性能更好
 二、H型旋转接头命名方式
MX                H              S               G                      F                        40                         20
公司代码      基本型号   流通方式   内管连接方式   外管连接方式    外管通径规格        内管通径规格
三、 H型旋转接头的安装
1、检查下旋转接头转动是否灵活
2、检查并调正介质进入或者流出的管道是不是相对应接头的孔道,以及是否符合它的设计要求,也就说是否可以在设备上工作。
3、安装的旋转接头止转和承重吊装结构部件,调整接头壳体与空心轴同心度一样,以避免接头使用时壳体不稳定,出现振摆或转动的问题。
4、金属软管,过渡接头,直接与接头相连,连接时工作台钳夹持旋转接头壳体安装。
5、内管安装:把内管连接到旋转接头内。
6、空心轴安装:把H型旋转接头外管体和设备轴颈相连接,连接时尽可能地使外管体与轴颈同心。且沿空心轴管360°圆周方向间隙应均匀一致。

       明兴H型旋转接头订购须知
1.订购H型旋转接头,请提供旋转接头的外管连接尺寸,入口尺寸、出口尺寸,虹吸内管连接尺寸。
2. H型旋转接头,壳体为铜件,外管和弹簧为不锈钢。也可根据客户要求定制异形产品。
3. H型旋转接头的螺纹连接采用BSPT螺纹(外管和设备连接)和BSP螺纹(内管和旋转接头壳体连接),BSPT螺纹是指螺纹牙形角为55度的英制锥管螺纹。BSP螺纹是指螺纹牙形角为55度的英制圆柱管螺纹。
4. 旋转接头的使用参数随其转速、温度、压力的不同,其使用极限值也不同。订购时请提供以上使用条件。
